PMA KS Vario

Regulator PID multibucle pentru până la 30 de bucle de reglare
PMA KS Vario

  • Ideal pentru aplicații în care este necesară reglarea simultană a mai multor bucle
  • Funcții speciale pentru extrudere din industria maselor plastice și a cauciucului
  • Concept complet modular – plătiți doar pentru funcțiile utilizate
  • Intrări pentru termocupluri, termorezistențe, semnale de curent și tensiune
  • Intrări auxiliare pentru măsurarea curentului de încălzire sau pentru setpoint extern Ieșiri analogice, binare sau pe releu, intrări binare auxiliare de comandă
  • Posibilitate de conectare la terminalul grafic de operare KS vario BT
  • Algoritmi avansați de reglare, funcții speciale pentru industria prelucrării maselor plastice
  • Comunicare Modbus/TCP, PROFIBUS-DP, ProfiNet, CANopen, DeviceNet
  • Port de comunicare BluePort pentru conectarea software-ului de configurare BlueControl
  • Manual de utilizare în limba engleză inclus în livrare
  • Oferim asistență tehnică completă pentru punerea în funcțiune
  • Fabricat în Germania / Anglia

  • Exemple de coduri de comandă: KSVC-101-00111-U00, KSVC-101-00121-U00, KSVC-101-00131-U00, KSVC-101-00141-U00, KSVC-101-00151-U00, KSVC-101-00171-100, KSVC-101-00181-U00, KSVC-104-00331-U00, KSVC-104-10331-U00, KSVC-104-20331-U00, KSVC-104-00431-U00, KSVC-104-10431-U00, KSVC-104-20431-U00, KSVC-104-00341-U00, KSVC-104-10341-U00, KSVC-104-20341-U00, KSVC-104-00441-U00, KSVC-104-10441-U00, KSVC-104-20441-U00, KSVC-103-00431-U00, KSVC-103-00341-U00, KSVC-103-00441-U00, KSVC-103-00121-U00, KSVC-103-00141-U00, KSVC-103-00321-U00, KSVC-103-00421-U00, KSVC-103-00211-U00, KSVC-103-00221-U00, KSVC-103-00231-U00, KSVC-102-00121-U00, KSVC-102-00131-U00, KSVC-102-00141-U00, KSVC-102-00151-U00, KSVC-102-00221-U00, KSVC-102-00231-U00, KSVC-102-00241-U00, KSVC-102-00251-U00, KSVC-102-01211-U00, KSVC-102-01231-U00, KSVC-105-00001-U00, KSVC-105-00011-U00, KSVC-103-02221-U00, KSVC-111-02152-U00, KSVC-111-02351-U00, KSVC-111-02151-U00, KSVC-111-02651-U00, KSVC-119-00001, KSVC-119-00011, KSVC-119-00041, KSVC-119-00021, KSVC-109-00191, KSVC-109-00011, KSVC-109-00021, KSVC-109-00031, KSVC-109-00041, KSVC-109-00051, KSVC-109-00061, KSVC-109-00071, KSVC-109-00081, KSVC-109-00091, KSVC-109-00201, KSVC-109-00111, KSVC-109-10001, KSVC-109-10011, KSVC-109-00101, KSVC-109-31011, KSVC-109-31031, KSVC-109-30001

Întrebare despre produs help_outline

attach_file Dokumentace expand_less

Broșuri
Broșură informativă
application/pdf engleză (PDF | 651,42 kB)
Instrucțiuni de utilizare
Manual de utilizare KS Vario
application/pdf engleză (PDF | 1,37 MB)
application/pdf germană (PDF | 1,38 MB)
Configurare rapidă a sistemului de reglare KS Vario
application/pdf engleză (PDF | 3,16 MB)
Manual de utilizare KS Vario BT
application/pdf engleză până în anul 2016 (PDF | 2,20 MB)
application/pdf engleză începând cu anul 2016 (PDF | 1,22 MB)
application/pdf germană până în anul 2016 (PDF | 1 006,14 kB)
Descrierea funcțiilor sistemului de reglare KS Vario
application/pdf engleză (PDF | 552,93 kB)
application/pdf germană (PDF | 898,35 kB)
Parametrii sistemului de reglare KS Vario
application/pdf engleză (PDF | 554,25 kB)
application/pdf germană (PDF | 568,39 kB)
Descrierea comunicației CANopen
application/pdf engleză (PDF | 515,15 kB)
application/pdf germană (PDF | 470,07 kB)
Descrierea comunicației Profibus DP
application/pdf engleză (PDF | 957,97 kB)
application/pdf germană (PDF | 871,53 kB)
Descrierea comunicației Ethernet
application/pdf engleză (PDF | 308,05 kB)
application/pdf germană (PDF | 316,57 kB)
Descrierea comunicației Ethernet IP
application/pdf engleză (PDF | 1,35 MB)
application/pdf germană (PDF | 2,06 MB)
Descrierea comunicației Modbus
application/pdf engleză (PDF | 236,85 kB)
application/pdf germană (PDF | 231,44 kB)
Descrierea comunicației DeviceNet
application/pdf engleză (PDF | 1,49 MB)
application/pdf germană (PDF | 1,49 MB)
Descrierea comunicației Profinet
application/pdf engleză (PDF | 789,65 kB)
application/pdf germană (PDF | 791,50 kB)
Descrierea interfeței de comunicație a panoului operator KS Vario BT
application/pdf germană (PDF | 438,05 kB)
Ghiduri de instalare
T4/RTD - modul KSVC-104-x0331
application/pdf engleză, germană (PDF | 140,52 kB)
T4/UTH - modul KSVC-104-x0431
application/pdf engleză, germană (PDF | 165,05 kB)
T6/RTD - modul KSVC-104-x0341
application/pdf engleză, germană (PDF | 167,09 kB)
T8/UTH - modul KSVC-104-x0441
application/pdf engleză, germană (PDF | 180,79 kB)
BK DP/V1 - modul KSVC-101-00111
application/pdf engleză, germană (PDF | 424,36 kB)
BK ETH - modul KSVC-101-00131
application/pdf engleză, germană (PDF | 413,57 kB)
BK IP - modul KSVC-101-00181
application/pdf engleză, germană (PDF | 413,57 kB)
BK CAN - modul KSVC-101-00121
application/pdf engleză, germană (PDF | 413,30 kB)
BK DN - modul KSVC-101-00141
application/pdf engleză, germană (PDF | 413,30 kB)
BK MOD - modul KSVC-101-00151
application/pdf engleză, germană (PDF | 418,35 kB)
DI 2/24 - modul KSVC-102-00121
application/pdf engleză, germană (PDF | 198,71 kB)
DI 4/24 - modul KSVC-102-00131
application/pdf engleză, germană (PDF | 214,94 kB)
DI 8/24 - modul KSVC-102-00141
application/pdf engleză, germană (PDF | 239,13 kB)
DI 16/24 - modul KSVC-102-00151
application/pdf engleză, germană (PDF | 252,91 kB)
AI 2/SF - modul KSVC-103-00121
application/pdf engleză, germană (PDF | 319,94 kB)
AI 8/SF - modul KSVC-103-00141
application/pdf engleză, germană (PDF | 338,08 kB)
DO 2/24 - modul KSVC-102-00221
application/pdf engleză, germană (PDF | 211,46 kB)
DO 4/24 - modul KSVC-102-00231
application/pdf engleză, germană (PDF | 215,32 kB)
DO 8/24 - modul KSVC-102-00241
application/pdf engleză, germană (PDF | 258,68 kB)
DO 16/24 - modul KSVC-102-00251
application/pdf engleză, germană (PDF | 285,75 kB)
DO 1/230 - modul KSVC-102-01211
application/pdf engleză, germană (PDF | 241,03 kB)
DO 4/230 - modul KSVC-102-01231
application/pdf engleză, germană (PDF | 282,92 kB)
AO 1/SF - modul KSVC-103-00211
application/pdf engleză, germană (PDF | 325,88 kB)
RTD6-DO6 - modul KSVC-103-00341
application/pdf engleză, germană (PDF | 150,50 kB)
UTH4-DO8 - modul KSVC-103-00431
application/pdf engleză, germană (PDF | 167,48 kB)
UTH8-DO8 - modul KSVC-103-00441
application/pdf engleză, germană (PDF | 152,00 kB)
CO 2/U - modul KSVC-103-02221
application/pdf engleză, germană (PDF | 388,83 kB)
RM TX - modul KSVC-101-00211
application/pdf engleză, germană (PDF | 351,26 kB)
Certificate
Declarație de conformitate CE – module de reglare și comunicație
application/pdf engleză, germană (PDF | 336,70 kB)
Declarație de conformitate CE – module de intrare/ieșire (IO)
application/pdf engleză, germană (PDF | 352,41 kB)

format_shapes Imagini expand_less

Fotografii
Modul de comunicație
image/webp Modul de comunicație (WEBP | 28,75 kB)
Modul de reglare de bază
image/webp Modul de reglare de bază (WEBP | 30,17 kB)

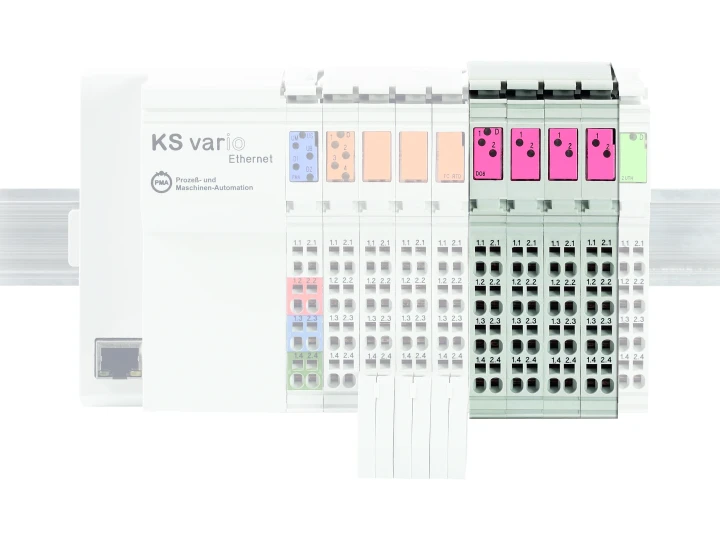

Modul de extindere cu intrări și ieșiri 4
image/webp Modul de extindere cu intrări și ieșiri 4 (WEBP | 30,27 kB)

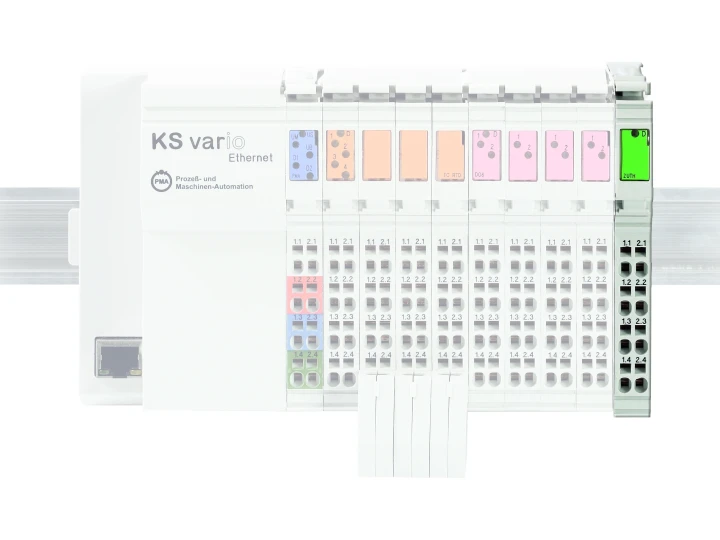

Modul de extindere cu intrări și ieșiri 1
image/webp Modul de extindere cu intrări și ieșiri 1 (WEBP | 26,49 kB)

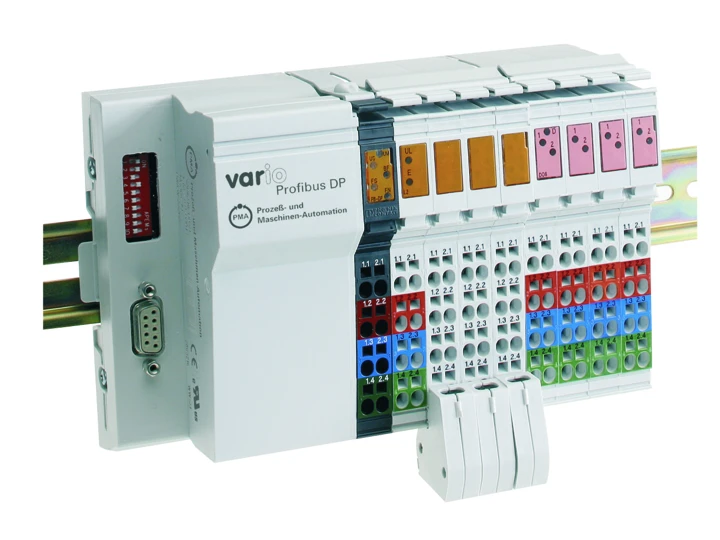

PMA Vario cu comunicație Profibus DP
image/webp PMA Vario cu comunicație Profibus DP (WEBP | 49,54 kB)
PMA KS Vario
image/webp PMA KS Vario (WEBP | 40,18 kB)

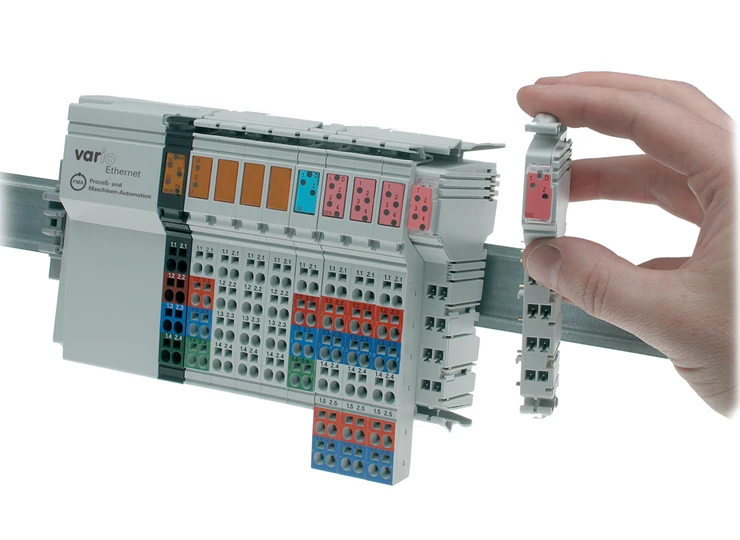

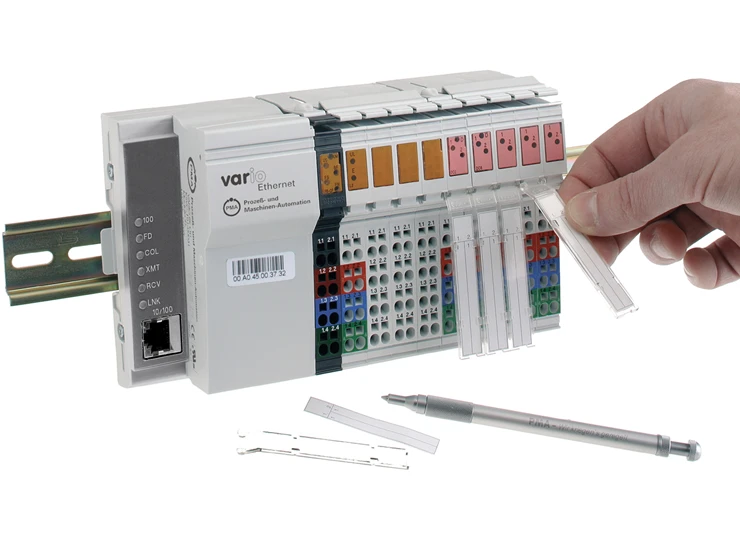

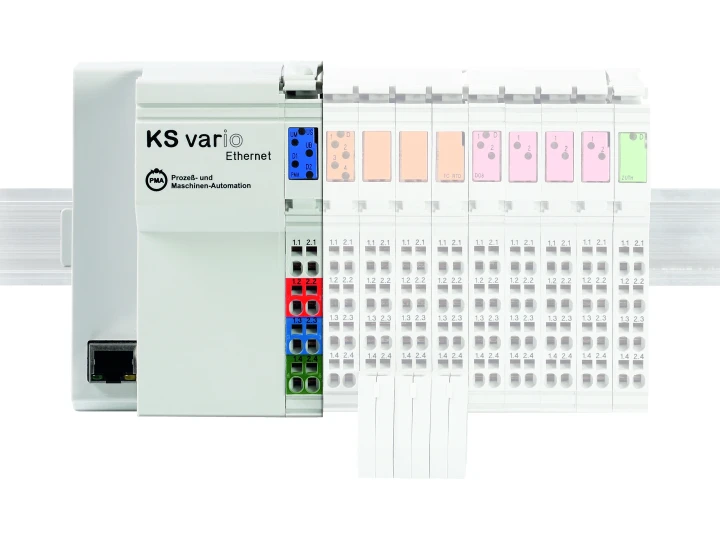

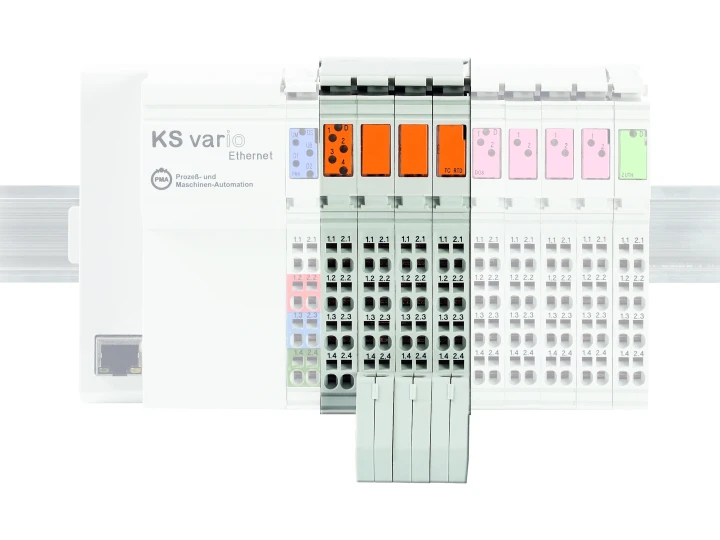

PMA Vario cu comunicație Ethernet
image/webp PMA Vario cu comunicație Ethernet (WEBP | 48,49 kB)

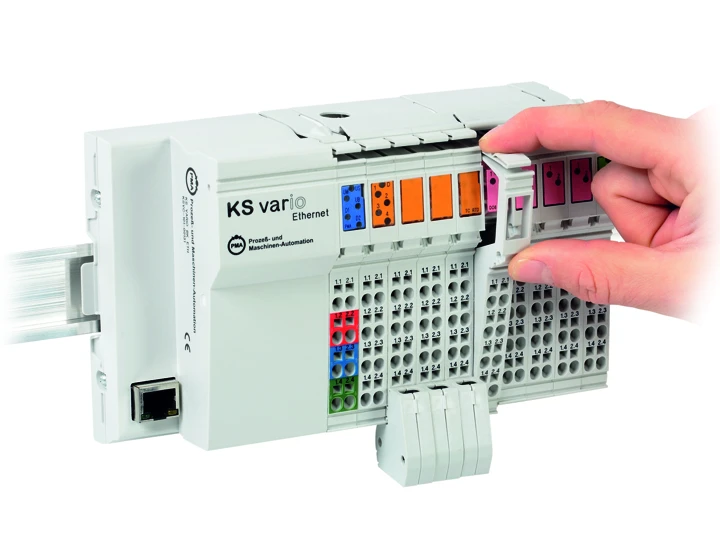

PMA Vario cu comunicație Ethernet
image/webp PMA Vario cu comunicație Ethernet (WEBP | 43,37 kB)

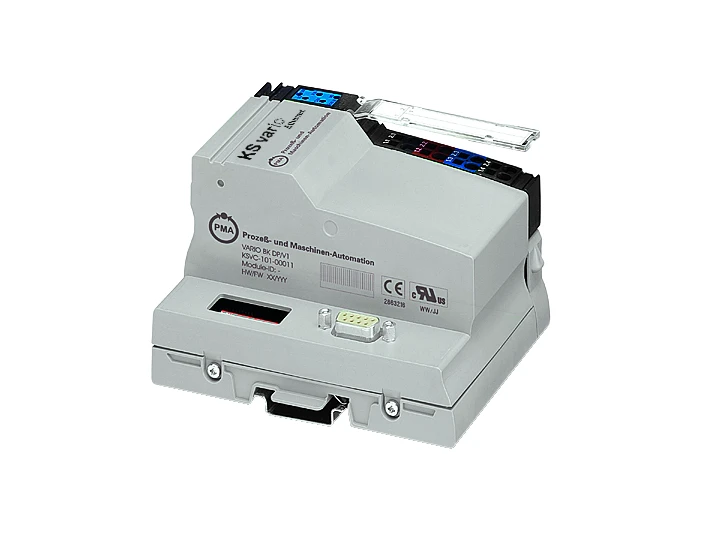

BK DP/V1 - modul KSVC-101-00111
image/webp BK DP/V1 - modul KSVC-101-00111 (WEBP | 25,75 kB)
Modul de comunicație PROFIBUS

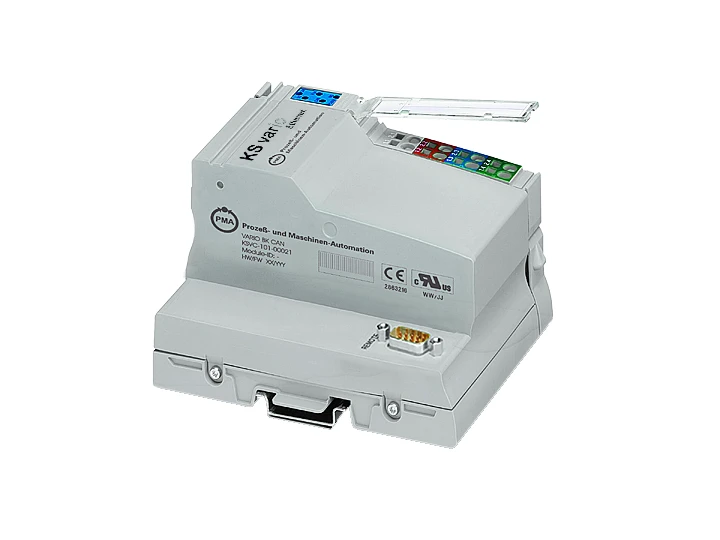

BK CAN - modul KSVC-101-00121
image/webp BK CAN - modul KSVC-101-00121 (WEBP | 23,23 kB)
Modul de comunicație CANopen

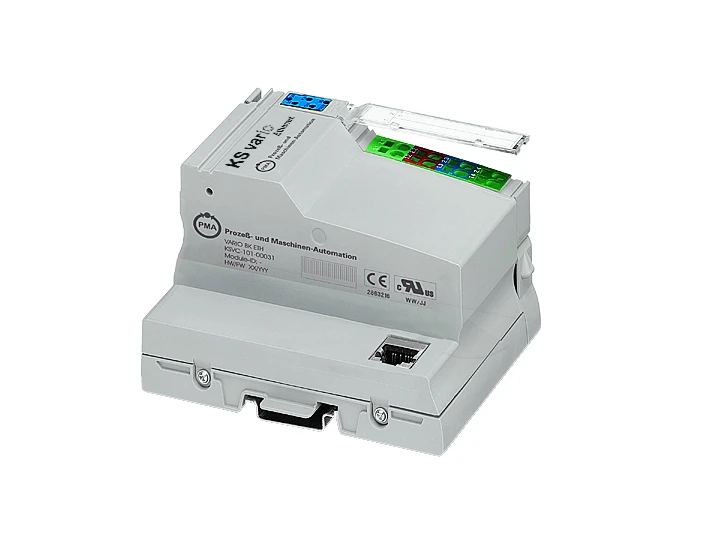

BK ETH - modul KSVC-101-00131
image/webp BK ETH - modul KSVC-101-00131 (WEBP | 23,63 kB)
Modul de comunicație Ethernet Mod/TCP

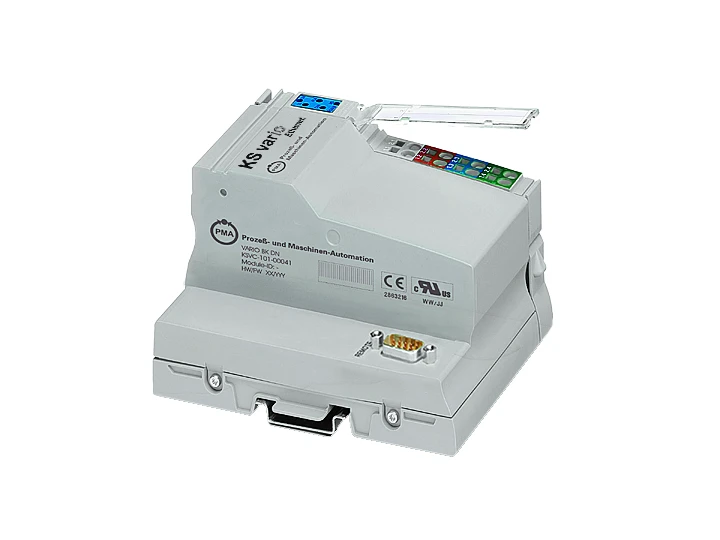

BK DN - modul KSVC-101-00141
image/webp BK DN - modul KSVC-101-00141 (WEBP | 23,22 kB)
Modul de comunicație DeviceNet

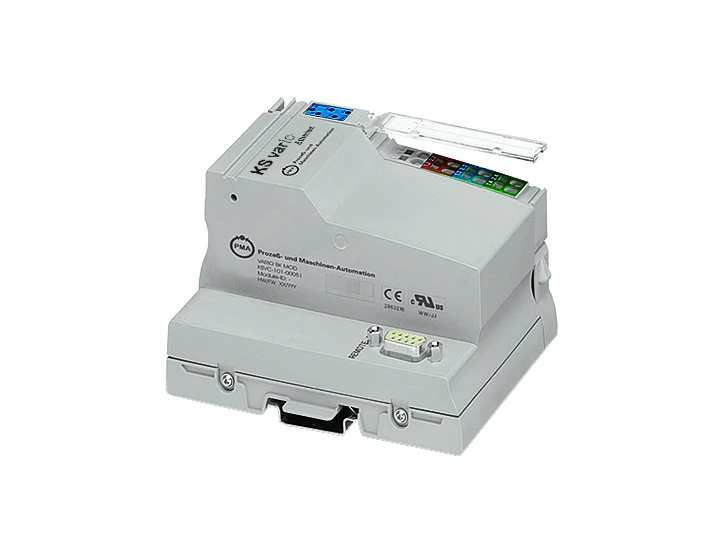

BK MOD - modul KSVC-101-00151
image/webp BK MOD - modul KSVC-101-00151 (WEBP | 21,71 kB)
Modul de comunicație Modbus

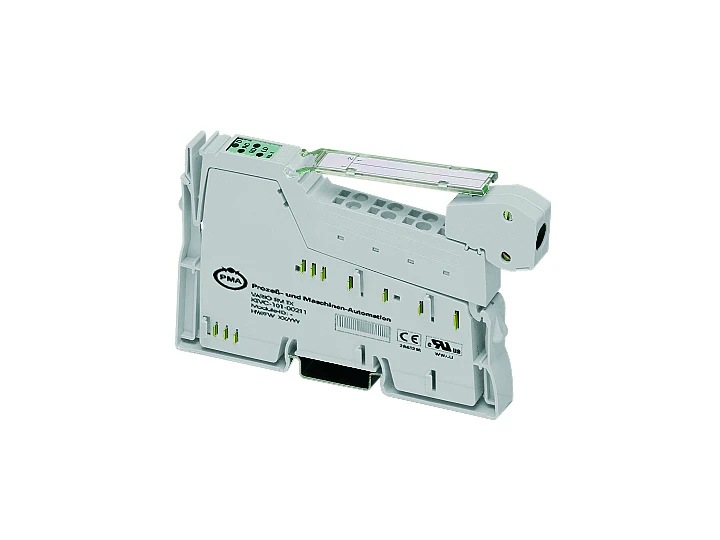

RM TX - modul KSVC-101-00211
image/webp RM TX - modul KSVC-101-00211 (WEBP | 21,71 kB)
Modul de separare a magistralei interne
RM BKTX - modul KSVC-101-00201
image/webp RM BKTX - modul KSVC-101-00201 (WEBP | 28,50 kB)
Modul receptor pentru magistrala internă, 24 Vcc
T4/UTH - modul KSVC-104-x0431
image/webp T4/UTH - modul KSVC-104-x0431 (WEBP | 25,99 kB)
Modul de reglare, cu 4 canale, 4 intrări pentru termocupluri, conexiune cu 2 fire + ecranare, 6 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire
T4/RTD - modul KSVC-104-x0331
image/webp T4/RTD - modul KSVC-104-x0331 (WEBP | 25,67 kB)
Modul de reglare, cu 4 canale, 4 intrări pentru termorezistențe, conexiune cu 3 fire + ecranare, 6 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire
T6/RTD - modul KSVC-104-x0341
image/webp T6/RTD - modul KSVC-104-x0341 (WEBP | 25,67 kB)
Modul de reglare, cu până la 30 de canale, 6 intrări pentru termorezistențe, conexiune cu 4 fire + ecranare, 6 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire
T8/UTH - modul KSVC-104-x0441
image/webp T8/UTH - modul KSVC-104-x0441 (WEBP | 25,89 kB)
Modul de reglare, cu până la 30 de canale, 8 intrări pentru termocupluri, conexiune cu 2 fire + ecranare, 8 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire

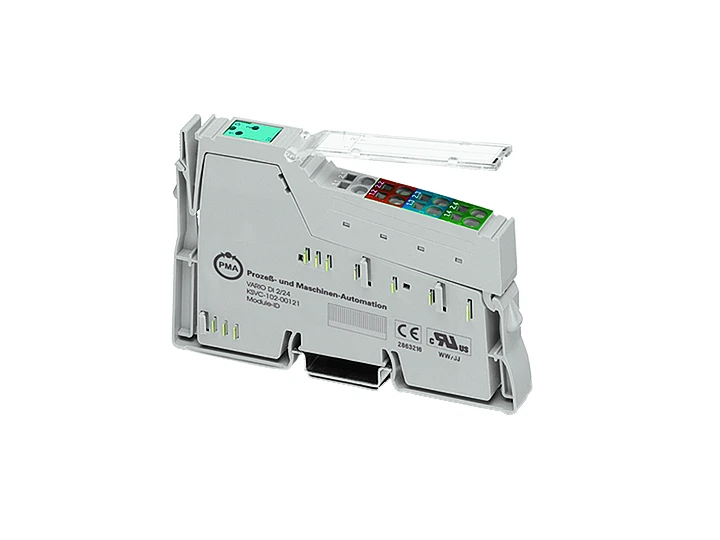

DI 2/24 - modul KSVC-102-00121
image/webp DI 2/24 - modul KSVC-102-00121 (WEBP | 21,80 kB)
Modul de intrări binare, 2 intrări, 24 Vcc, conexiune cu 4 fire
DI 4/24 - modul KSVC-102-00131
image/webp DI 4/24 - modul KSVC-102-00131 (WEBP | 22,06 kB)
Modul de intrări binare, 4 intrări, 24 Vcc, conexiune cu 3 fire

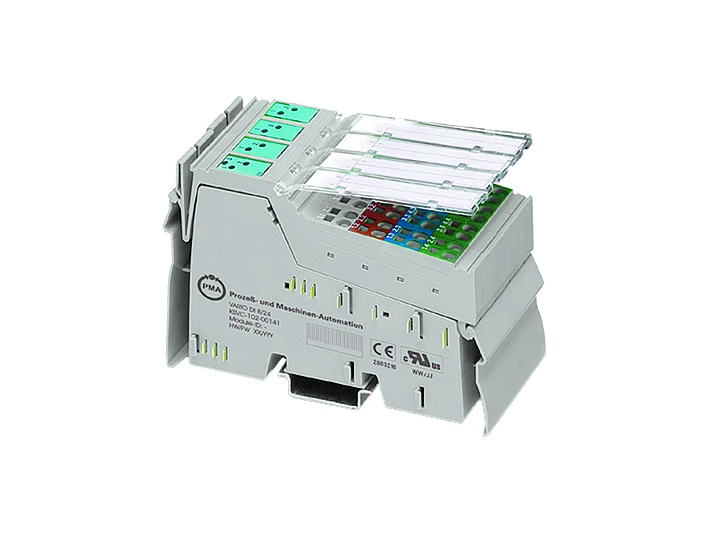

DI 8/24 - modul KSVC-102-00141
image/webp DI 8/24 - modul KSVC-102-00141 (WEBP | 29,33 kB)
Modul de intrări binare, 8 intrări, 24 Vcc, conexiune cu 4 fire

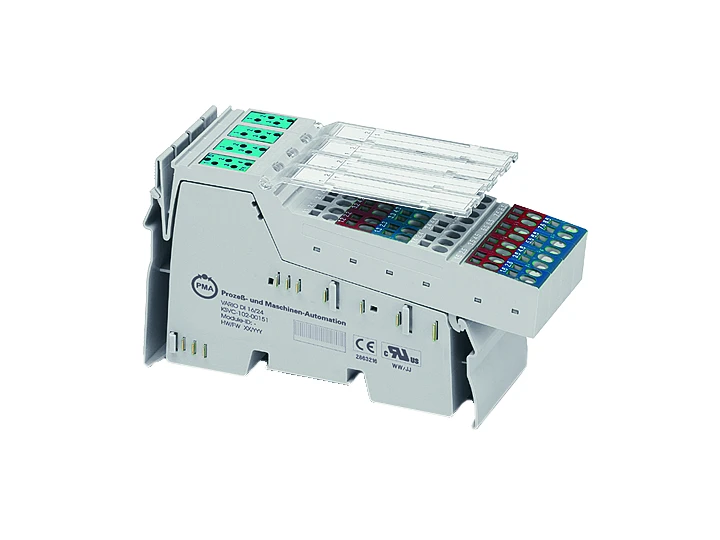

DI 16/24 - modul KSVC-102-00151
image/webp DI 16/24 - modul KSVC-102-00151 (WEBP | 31,22 kB)
Modul de intrări binare, 16 intrări, 24 Vcc, conexiune cu 3 fire
DO 2/24 - modul KSVC-102-00221
image/webp DO 2/24 - modul KSVC-102-00221 (WEBP | 21,68 kB)
Modul de ieșiri binare, 2 ieșiri, 24 Vcc, 500 mA, conexiune cu 4 fire

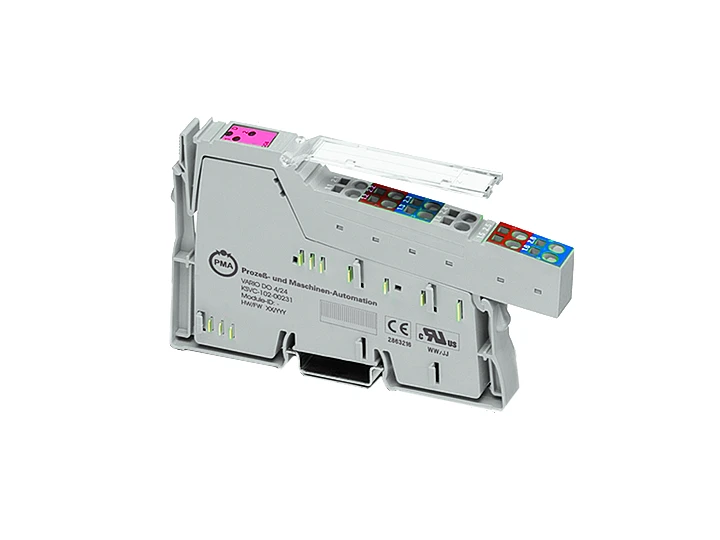

DO 4/24 - modul KSVC-102-00231
image/webp DO 4/24 - modul KSVC-102-00231 (WEBP | 22,47 kB)
Modul de ieșiri binare, 4 ieșiri, 24 Vcc, 500 mA, conexiune cu 3 fire

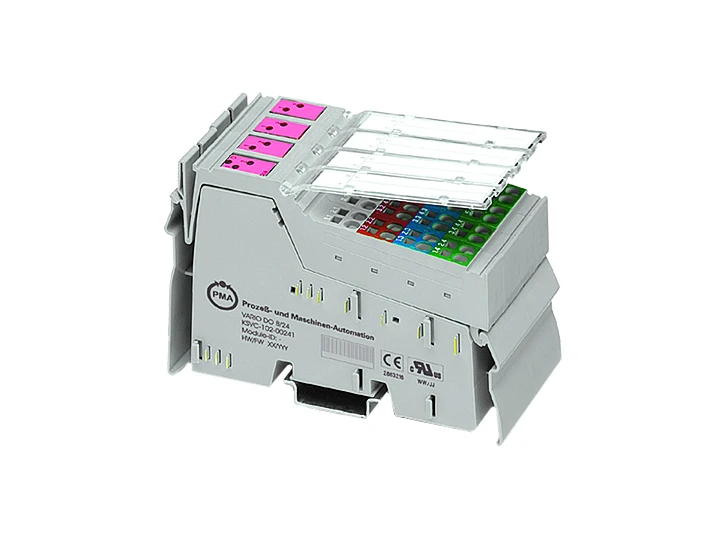

DO 8/24 - modul KSVC-102-00241
image/webp DO 8/24 - modul KSVC-102-00241 (WEBP | 30,03 kB)
Modul de ieșiri binare, 8 ieșiri, 24 Vcc, 500 mA, conexiune cu 4 fire

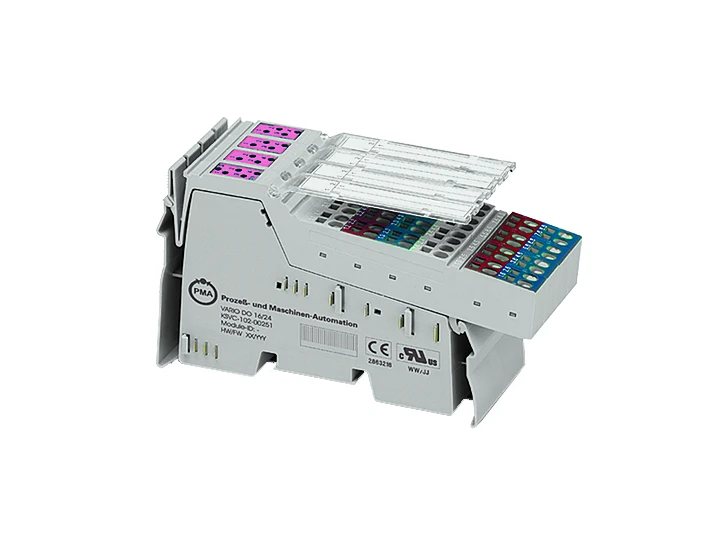

DO 16/24 - modul KSVC-102-00251
image/webp DO 16/24 - modul KSVC-102-00251 (WEBP | 28,94 kB)
Modul de ieșiri binare, 16 ieșiri, 24 Vcc, 500 mA, conexiune cu 3 fire

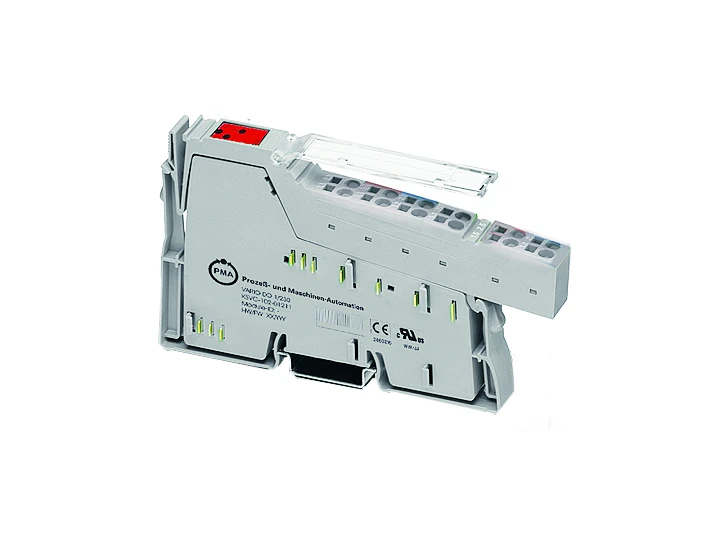

DO 1/230 - modul KSVC-102-01211
image/webp DO 1/230 - modul KSVC-102-01211 (WEBP | 24,29 kB)
Modul de ieșiri binare, 1 releu cu contacte comutatoare (placate cu aur), 5…253 Vac; 3 A

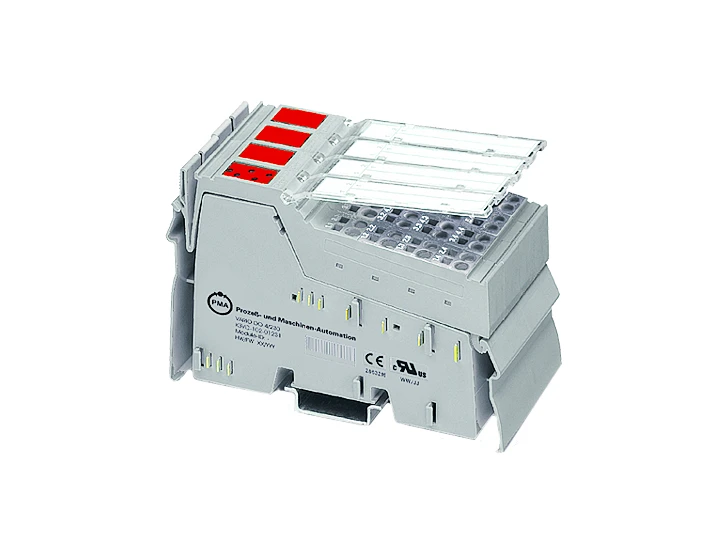

DO 4/230 - modul KSVC-102-01231
image/webp DO 4/230 - modul KSVC-102-01231 (WEBP | 31,21 kB)
Modul de ieșiri binare, 4 relee cu contacte comutatoare (placate cu aur), 5…253 Vac; 3 A

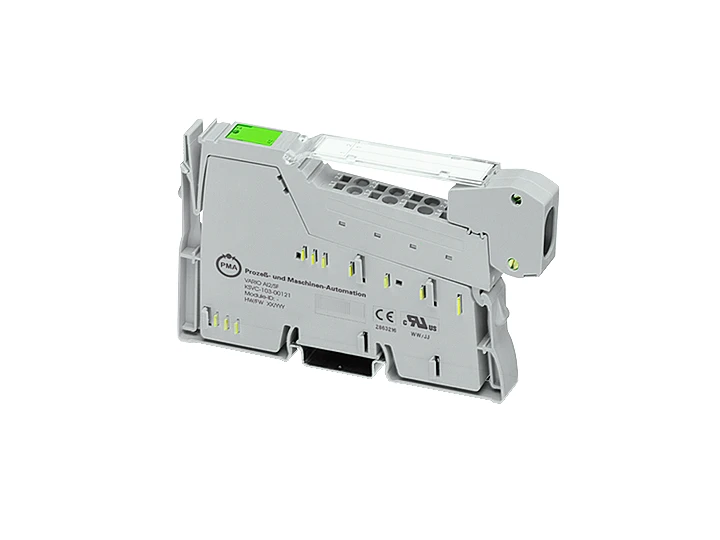

AI 2/SF - modul KSVC-103-00121
image/webp AI 2/SF - modul KSVC-103-00121 (WEBP | 18,35 kB)
Modul de intrări analogice, 2 intrări, 0–20 mA, 4–20 mA, ±20 mA, 0–10 V, ±10 V, conexiune cu 2 fire

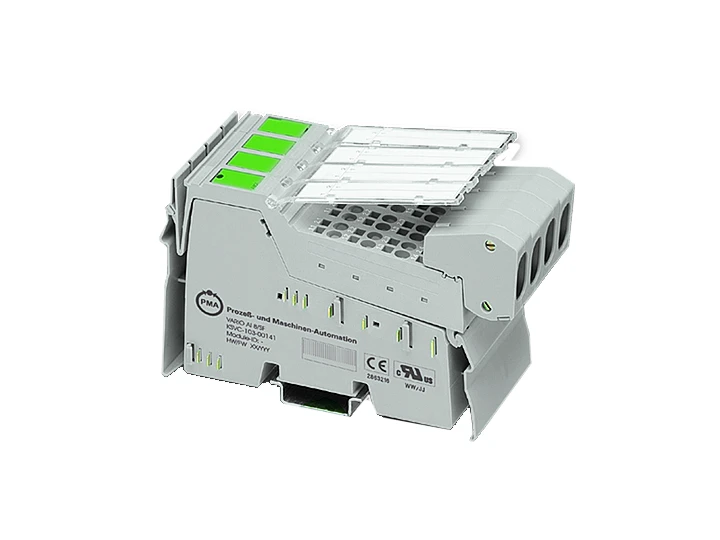

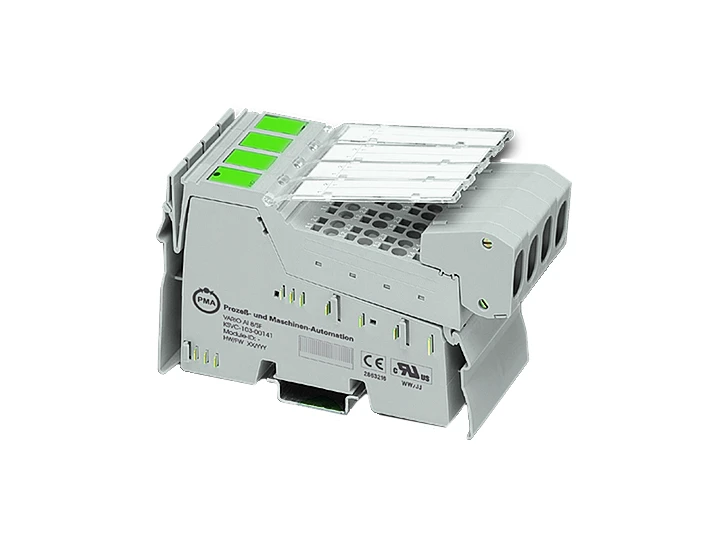

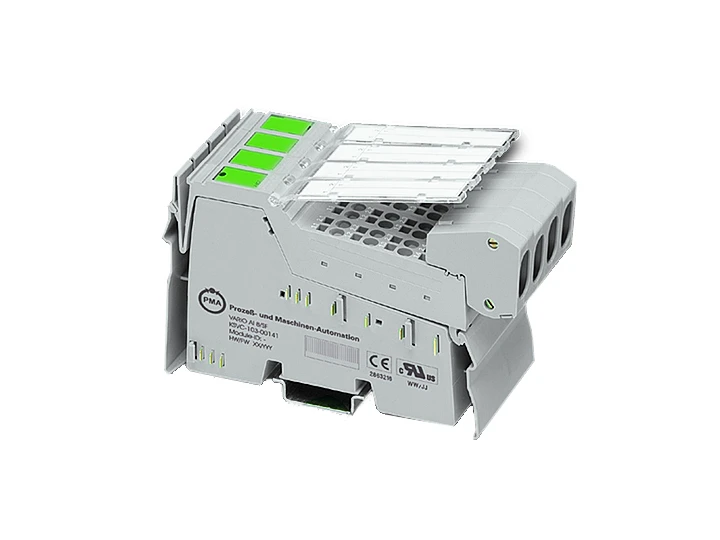

AI 8/SF - modul KSVC-103-00141
image/webp AI 8/SF - modul KSVC-103-00141 (WEBP | 25,61 kB)
Modul de intrări analogice, 8 intrări, 0–20 mA, 4–20 mA, ±20 mA, 0–10 V, ±10 V (suplimentar 0–40 mA, ±40 mA, 0–5 V, ±5 V, 0–25 V, ±25 V, 0–50 V), conexiune cu 2 fire

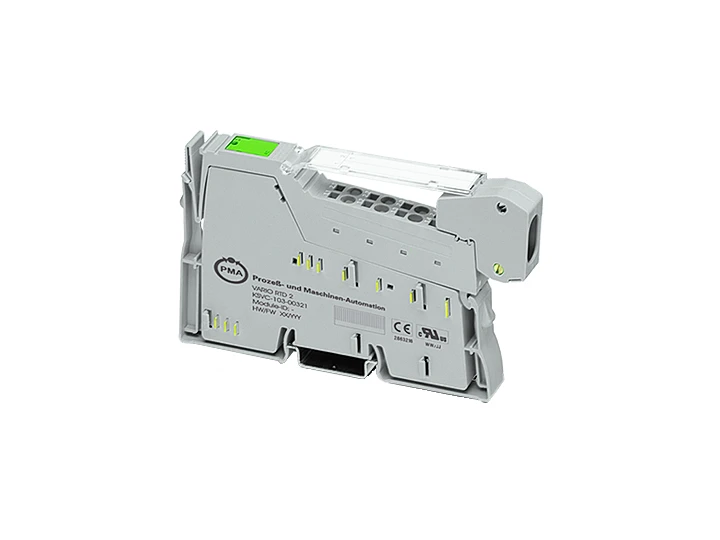

RTD 2 - modul KSVC-103-00321
image/webp RTD 2 - modul KSVC-103-00321 (WEBP | 17,54 kB)
Modul de intrări analogice, 2 intrări, termorezistență (transmițător rezistiv), conexiune cu 2, 3 sau 4 fire
UTH 2 - modul KSVC-103-00421
image/webp UTH 2 - modul KSVC-103-00421 (WEBP | 17,54 kB)
Modul de intrări analogice, 2 intrări, termocuplu, conexiune cu 2 fire

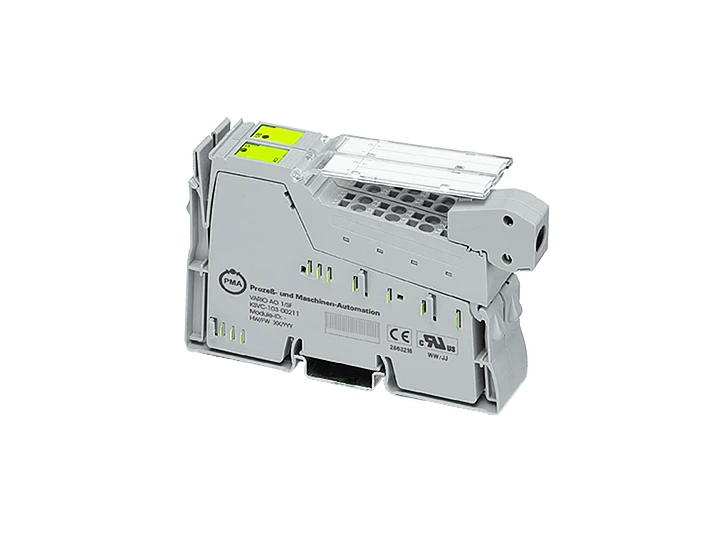

AO 1/SF - modul KSVC-103-00211
image/webp AO 1/SF - modul KSVC-103-00211 (WEBP | 21,96 kB)
Modul de ieșire analogică, 1 ieșire, 0–20 mA, 4–20 mA, 0–10 V, conexiune cu 2 fire

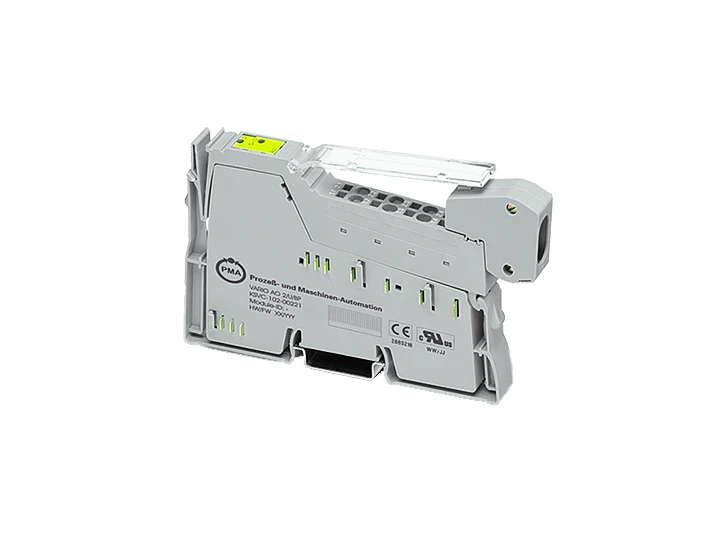

AO 2/U/BP - modul KSVC-103-00221
image/webp AO 2/U/BP - modul KSVC-103-00221 (WEBP | 21,96 kB)
Modul de ieșiri analogice, 2 ieșiri, 0–10 V, ±10 V, conexiune cu 2 fire
RTD6-DO6 - modul KSVC-103-00341
image/webp RTD6-DO6 - modul KSVC-103-00341 (WEBP | 25,67 kB)
Modul de intrări / ieșiri, 6 intrări pentru termorezistențe, conexiune cu 3 fire + ecranare, 6 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire
UTH4-DO8 - modul KSVC-103-00431
image/webp UTH4-DO8 - modul KSVC-103-00431 (WEBP | 25,99 kB)
Modul de intrări / ieșiri, 4 intrări pentru termocupluri, conexiune cu 2 fire + ecranare, 8 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire
UTH8-DO8- modul KSVC-103-00441
image/webp UTH8-DO8- modul KSVC-103-00441 (WEBP | 25,89 kB)
Modul de intrări / ieșiri, 8 intrări pentru termocupluri, conexiune cu 2 fire + ecranare, 8 ieșiri binare 24 Vcc, 1 intrare pentru semnalul curentului de încălzire

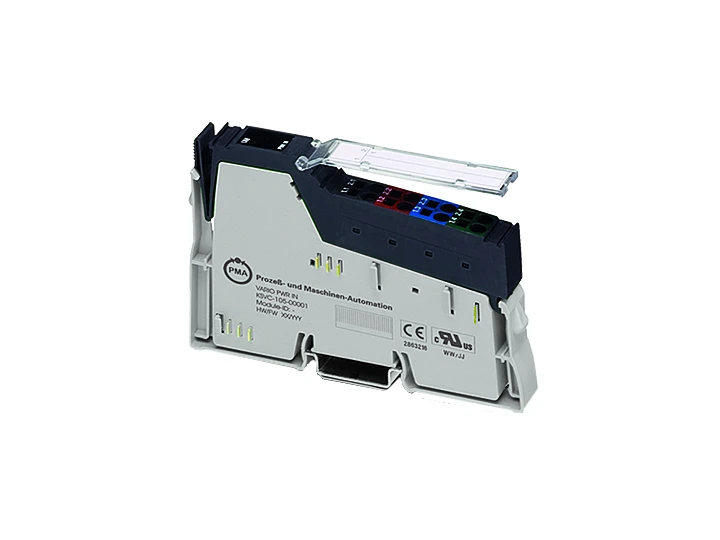

PWR IN/24 - modul KSVC-105-00001
image/webp PWR IN/24 - modul KSVC-105-00001 (WEBP | 20,50 kB)
Modul de borne pentru alimentare, 24 Vcc, fără siguranță
CO 2/U - modul KSVC-103-02221
image/webp CO 2/U - modul KSVC-103-02221 (WEBP | 18,89 kB)
Modul de alimentare pentru senzori, 2 ieșiri, tensiune constantă de 10 V, 2 x 30 mA (sau 1 x 60 mA)

widgets Accesorii expand_less

Accesorii pentru tehnologia de reglare
PMA BlueControl

PMA BlueControl

Software de configurare pentru regulatoare și convertoare

PMA Tune

PMA Tune

Ajustarea parametrilor PID pentru procese dificil de reglat

KSVC-109-00101

KSVC-109-00101

Adaptor de programare pentru sistemul KS Vario

9404-407-50001

9404-407-50001

Transformator de măsură pentru curent 50 A

KSVC-109-31011

KSVC-109-31011

HC100 transformator de curent cu raport reglabil

KSVC-109-31031

KSVC-109-31031

HC300 transformator de curent trifazat pentru măsurare
